خط طلاء الرفع الرأسي للنحاس والنيكل والكروم
JUNDA Electroplating Equipment Co., Ltd.، شركة تصنيع صينية لأنظمة معالجة الأسطح الآلية، توفر خطوط طلاء الرفع العمودي من النحاس والنيكل والكروم المصممة للطلاء الزخرفي المستمر متعدد الطبقات. يدمج النظام التحكم PLC ونقل الرفع الرأسي لضمان تسلسل العملية المستقر وجودة الطلاء الموحدة والإنتاج الفعال للأجزاء المعدنية والبلاستيكية.
خط الطلاء الرأسي للنحاس والنيكل والكروم هو نظام طلاء كهربائي أوتوماتيكي مصمم لطلاء النحاس والنيكل والكروم المتسلسل على المكونات المعدنية والبلاستيكية.
يتم استخدامه للتشطيبات الزخرفية والحماية من التآكل في بيئات الإنتاج المستمر.

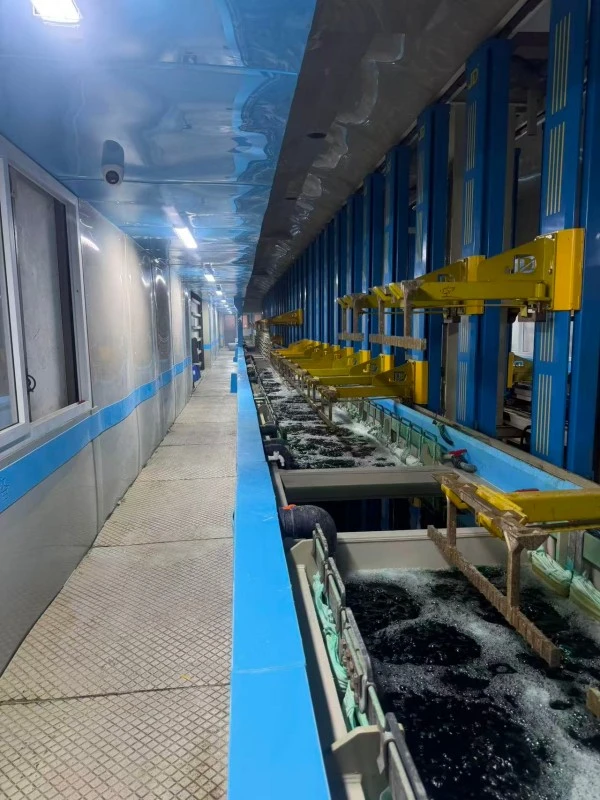

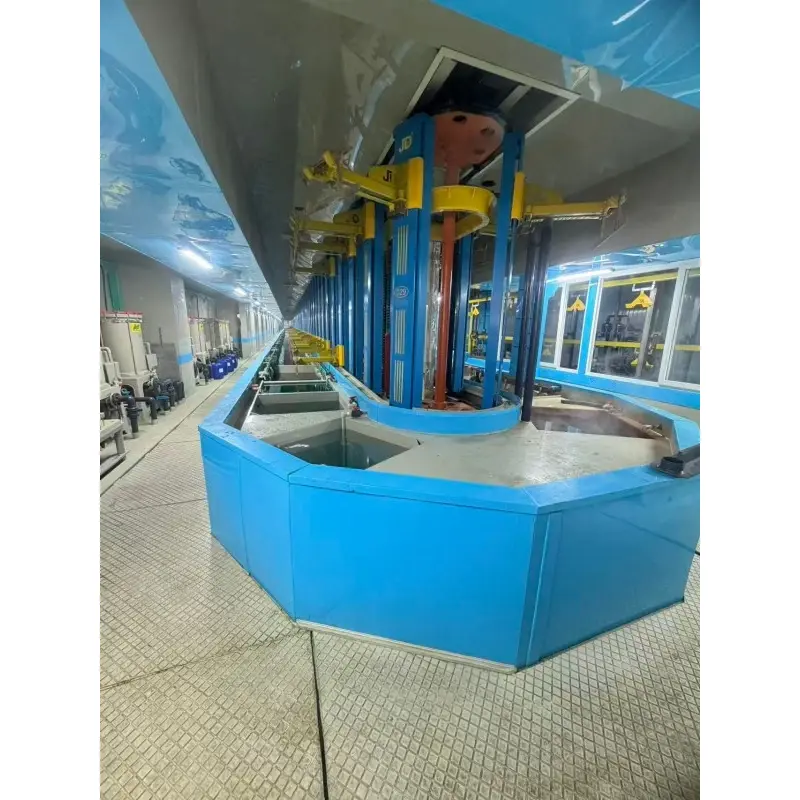

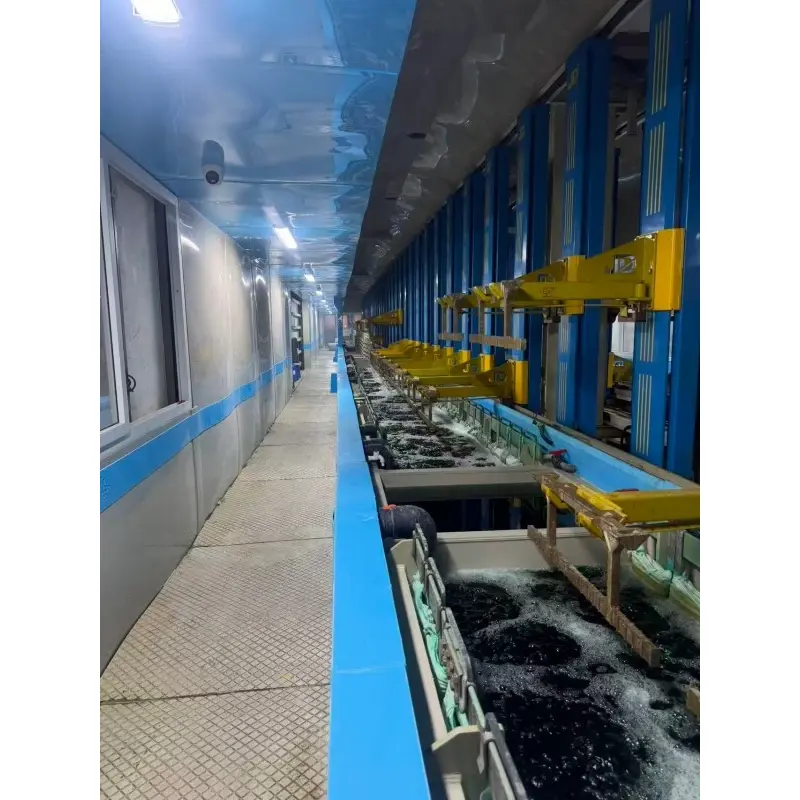

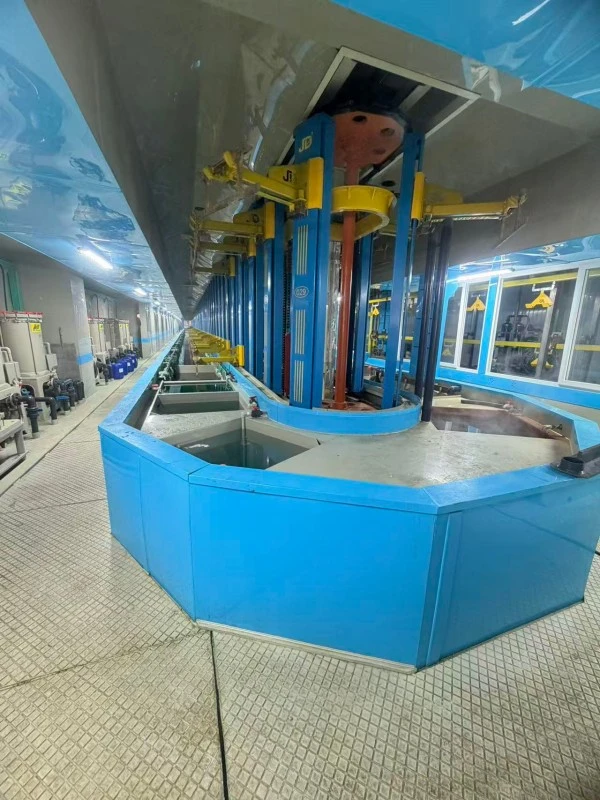

يعمل النظام بهيكل رفع عمودي وتخطيط مسار دائري لإدارة صهاريج المعالجة المتعددة في تسلسل ثابت.
المشاكل التي يحلها هذا النظام
غالبًا ما تواجه خطوط إنتاج الطلاء الكهربائي التقليدية المشكلات التالية:
● سمك الطلاء غير مستقر بين الدفعات
● التعامل اليدوي بين خزانات العملية
● مرونة إنتاجية منخفضة لأنواع المنتجات المتعددة
● وقت التحول الطويل بين عمليات الطلاء المختلفة
● جودة غير متناسقة في تسلسل الطلاء متعدد الطبقات
تم تصميم هذا النظام لتقليل التدخل اليدوي والحفاظ على اتساق خطوات العملية تحت التحكم الآلي.
نظرة عامة على النظام
يدمج خط الإنتاج:
● نظام رفع الرفع العمودي
● ترتيب الخزان ذو المسار الدائري
● نظام نقل الشغل التلقائي
● نظام التحكم PLC مع واجهة HMI
● مراقبة العملية على أساس الوصفة
تتبع كل قطعة عمل مسار عملية ثابتًا من خلال مراحل المعالجة المسبقة والطلاء والشطف والتجفيف.
المواصفات الرئيسية
|
المعلمة |
مواصفة |
|
نوع المعدات |
خط تصفيح الرفع الرأسي الأوتوماتيكي بالكامل |
|
تسلسل الطلاء |
ضربة النحاس → النيكل الساطع → الكروم الزخرفية |
|
نظام التحكم |
PLC مع شاشة تعمل باللمس HMI (سيمنز/أومرون/ميتسوبيشي) |
|
نظام القيادة |
هيدروليكي أو بمحرك مع التحكم في التردد |
|
قدرة الرافعة |
50 كجم - 500 كجم لكل شريط طيران (قابل للتخصيص) |
|
سرعة الرفع |
1-20 م/دقيقة (VFD قابل للتعديل) |
|
سرعة النقل |
5-60 م/دقيقة (VFD قابل للتعديل) |
|
قطع العمل المناسبة |
الأجهزة والأدوات الصحية وقطع غيار السيارات والبلاستيك ABS |
|
شهادة |
م |
العملية الفنية
يتبع خط الطلاء الرأسي بالنحاس والنيكل والكروم تسلسل عملية مؤتمتة بالكامل:
|
خطوة |
عملية |
وصف |
|
1 |
إزالة الشحوم بالموجات فوق الصوتية |
إزالة الزيوت والشحوم من أسطح الأجزاء |
|
2 |
التنظيف الكهربائي |
التنظيف الكهروكيميائي العميق |
|
3 |
تنشيط الحمض |
إزالة فيلم الأكسدة، وتنشيط السطح |
|
4 |
طلاء النحاس |
طبقة نحاسية رقيقة للالتصاق (خاصة في مصبوبات الزنك) |
|
5 |
الشطف متعدد المراحل |
تنظيف شامل بين الطبقات |
|
6 |
طلاء النيكل الساطع |
الطبقة الرئيسية مقاومة للتآكل والزخرفية |
|
7 |
الشطف متعدد المراحل |
إزالة بقايا محلول النيكل |
|
8 |
طلاء الكروم المزخرف |
طبقة نهائية مشرقة ومقاومة للاهتراء |
|
9 |
شطف المياه دي |
التنظيف النهائي بالماء منزوع الأيونات |
|
10 |
التجفيف بالهواء الساخن |
تجفيف كامل بدون بقع مائية |
المزايا الرئيسية
✅ قدرة الطلاء متعدد الطبقات - يدعم تسلسل النحاس الكامل → النيكل → الكروم مع التحكم الدقيق في السُمك لكل طبقة
✅ فوائد تصميم الرفع العمودي – تجانس الطلاء الفائق على الأشكال الهندسية المعقدة؛ يزيل تأثير "قفص فاراداي" على المناطق المريحة
✅ إنتاجية إنتاجية عالية - يتيح ترتيب الخزان الكثيف على طول المسار الدائري دورات إنتاج مستمرة وقابلة للتكرار
✅ نظام القيادة الهيدروليكي - تشغيل سلس ومنخفض الضوضاء مع دقة تحديد المواقع بدقة
✅ أتمتة ذكية - Siemens/Omron PLC مع شاشة تعمل باللمس HMI؛ تخزين الوصفة لأنواع الأجزاء المختلفة
✅ بصمة مدمجة - يعمل التصميم الرأسي على زيادة كفاءة المساحة مقارنة بالخطوط الأفقية التقليدية
✅ ضمان لمدة 12 شهرًا – دعم شامل لما بعد البيع
مواصفات سمك الطلاء
|
طبقة |
سمك نموذجي |
طلب |
|
إضراب النحاس |
2-5 ميكرومتر |
طبقة التصاق لمسبوكات الزنك |
|
النيكل الساطع |
10-20 ميكرومتر |
الحماية من التآكل + التألق |
|
كروم ديكور |
0.25-0.5 ميكرومتر |
لمسة نهائية لامعة نهائية، مقاومة للتآكل |
يحقق خط الطلاء الكهربائي للنحاس والنيكل والكروم مقاومة لرذاذ الملح لمدة 48-120 ساعة اعتمادًا على سمك النيكل ونوع التخميل.
التطبيقات
الحنفيات والأدوات الصحية
الأجهزة الزخرفية
تقليم السيارات الداخلية والخارجية
اكسسوارات الحمام
أجهزة الأثاث
تجهيزات الإضاءة
مكونات بلاستيكية ABS (مع التنشيط المناسب)
المعلمات التقنية
|
المعلمة |
قيمة |
|
درجة حرارة حمام النحاس |
25-35 درجة مئوية |
|
درجة حرارة حمام النيكل |
50-60 درجة مئوية |
|
درجة حرارة حمام الكروم |
35-45 درجة مئوية |
|
الكثافة الحالية (النحاس) |
1-3 أمبير/دسم² |
|
الكثافة الحالية (النيكل) |
2-8 أمبير/دسم² |
|
الكثافة الحالية (الكروم) |
10-20 أمبير/دسم² |
|
وقت الدورة |
20-40 ثانية لكل شريط طيران |
|
مزود الطاقة |
380 فولت/415 فولت 50 هرتز/60 هرتز 3 مراحل |
لماذا تختار جوندا
مع أكثر من 10 سنوات من الخبرة في تصنيع معدات الطلاء الكهربائي، فإن خطوط الطلاء الرأسية للنحاس والنيكل والكروم تحظى بثقة الشركات المصنعة في جميع أنحاء العالم. نحن نقدم حلولاً متكاملة بما في ذلك تصميم العمليات والتركيب والتدريب والدعم مدى الحياة.
اتصل بنا للحصول على عرض أسعار خط الطلاء الزخرفي الخاص بك اليوم!
تجربة المشروع
تشمل تطبيقات المشروع النموذجية ما يلي:
● منطقة جينماويوان الصناعية لمعالجة الأسطح (شرق الصين).
o خطوط إنتاج طلاء الزنك
o خطوط طلاء النيكل كروم
● حديقة تشجيانغ زيين الصناعية البيئية
o نظام طلاء الرف بالنيكل
o خط طلاء النحاس بالنيكل كروم
الشهادات
حصلت الشركة على الشهادات المتعلقة بما يلي:
● القدرة على تنفيذ الهندسة البيئية
● خدمات بناء معدات حماية البيئة
● نظام إدارة الجودة ISO 9001
● شهادة CE لتصدير المعدات
نطاق الخدمة
خدمة ما قبل البيع
● عملية التشاور
● تصميم تخطيط المصنع
● تخطيط القدرة الإنتاجية
● تقييم الاستثمار
خدمة التثبيت
● إرشادات تركيب المعدات
● تشغيل النظام
● تدريب المشغلين
● دعم عملية التكيف
خدمة ما بعد البيع
● ضمان لمدة 12 شهرًا
● الدعم الفني عن بعد
● توريد قطع الغيار
● التشاور حول ترقية النظام
● الدعم الفني على المدى الطويل
بيانات الأعمال الرئيسية
● تصنيع المعدات الأصلية / أوديإم المتاحة
● موك: 1 مجموعة
● المهلة الزمنية: 30-45 يوما
● عملية معالجة السطح: قابلة للتخصيص
● اختيار المواد: التخصيص على أساس المشروع
● الشهادات المدعومة: CE، ISO 9001
